一、原理概述：

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅mA级，难以发现变压器线圈导电回路导体截面积减小的缺陷，在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量值偏大若干倍，掩盖了真实的接触电阻值。

用本仪器测量时，由于大电流将触头间的油膜及氧化层烧掉而反映出真实的结果，因此，电力部标准SD301-88《交流500KV电力设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开头接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。

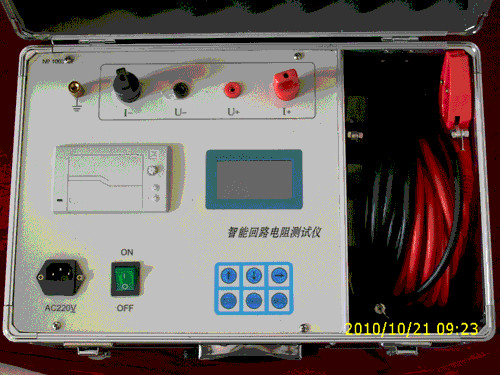

回路电阻测试仪采用单片机技术、数字电路技术和开关电源技术设计而成；是用于开关控制设备的接触电阻、回路电阻测量的专用设备；其测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或接触电阻，并可存储、打印测试结果，克服了同类产品需不停调整电流才能读数、数据稳定性差、手工记录等缺点。该仪器测量准确、性能稳定、使用方便，是电力、供电部门现场高压开关维修和高压开关厂回路电阻测试不可多得的好帮手。

二、性能指标：

◆测量范围：1-1999μΩ，分辨率：1μΩ

◆测量电流：100A，恒流源

◆测量精度：0.5级

◆显示方式：LCD液晶显示

◆内存容量：最大可存储200条记录

◆打印方式：面板式微型打印机打印

◆供电电源：AC220V±10%

◆体    积：480×350×205（mm）

◆重    量：5KG

◆环境温度：-10°- +40°

◆相对湿度：< 80%
