一、产品简介

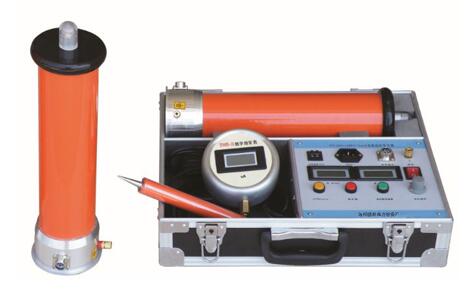

ZGF系列高频直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。

直流高压发生器采用高频倍压电路，应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。⑴使纹波系数更小;⑵增设了高精度0.75UDC-1mA功能按纽,给氧化锌避累器测试仪带来了极大的方便.⑶高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度.⑷输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单。

二.工作原理图

三、产品规格及主要技术性能

四、使用说明

1、 面板元器件使用说明

 ⑴ 高频输出及电压、电流测量电缆快速联接多芯

插座:用于机箱与倍压部分的联接。联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。拆卸时只需逆时针

转动电缆插头即可。注意:安装、拆卸插头时,请握紧插头的金属圆环处旋转。严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。

⑵ 数显电压表:LCD液晶数字显示直流高压输出电压,单位为kV,最小分辨率为±0.1kV。

⑶ 数显电流表: LCD液晶数字显示直流高压输出电流,单位为uA,最小分辨率为±0.1uA。

⑷ 电源保险丝座:保险丝为5A。

⑸ 电源输入插座:单相交流220V±10%,50Hz。将随机配置的电源线与电源输入插座相联(插座内自带保险管5A或单独保险座)。

⑹ 接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。

⑺ 过电压整定拨盘开关:用于设定过电压保护值。过压整定范围为0.05-1.2倍额定电压内,拨盘开关所显示值单位为kV。

⑺ 75%VDC-1mA用黄色带灯按钮:红灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降到原来的0.75倍,并保持此状态,此功能是专门为氧化锌避雷器快速测量用0.75VDC-1mA,按下绿色按钮红灯、黄灯均灭,高压切断并退出0.75倍状态。

⑽ 绿色带灯按钮:绿灯亮表示电源已接通及高压断开。在红灯亮状态下,按下绿色按钮,红灯灭绿灯亮,高压回路切断。

⑾ 红色带灯按钮、高压接通按钮、高压指示灯:在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮,绿灯仍亮,但松开按钮红灯灭绿灯亮,表示机内保护电路已工作,

此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障,检查无误后再开机。

⑿ 电压调节电位器:该电位器为多圈电位器,顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能。因此升压前必须先回零位。电压调节精度0.1%kV,试验完毕后,该电位器应回到零位上。

⒀ 电源开关:将此开关朝上边按下,电源接通,绿灯亮;反之为关断。避免用此开关直接关断高压,关机时,首先使电压粗调回到零位后,然后关闭电源开关。

2、 倍压筒使用说明

1.高压引出接线柱         2.均压罩

3.倍压筒体               4.上节倍压筒

5.上下节联接法兰         6.下节倍压筒

7.接地端子               8.与控制箱联接电缆插座

9.△-Y形伸缩式接脚
