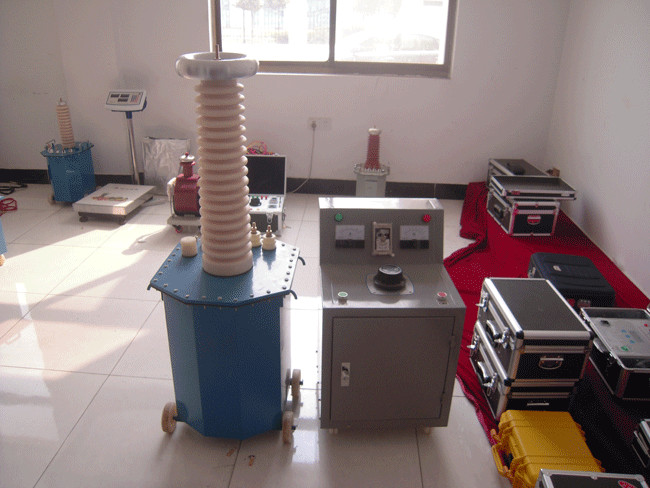

PX工频耐压试验装置

产品主配置：

l 控制台 1台

l 试验变压器 1台

产品配件：

l 试验连接线 1根

l 电源线 1根

l 使用说明书 1本

l 试验报告 1份

l 产品合格证（保修卡） 1张

选配件：

l 分压器 ●限流电阻

l 保护球隙 ●微安表

l 放电棒 ●绝缘支架

l 油杯 ●滤波电容

控 制 箱

一、产品用途

PX 系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

二、产品特点

1、 监视功能：输出电流 仪表电压 零位指示 电源指示 工作指示 计时指示

2、 保护功能：过流保护 时间继电器

3、 采用新型时间继电器，计时范围更广

4、 采用新型电流继电器，更精确、更可靠，确保人身及设备安全

5、 结构合理，体积小，重量轻

三、技术指标

1、 输入电压：220V（380V）±10% 50Hz

2、 输出电压：0～250（430）V

3、 输出容量：10～300kVA

4、 计时范围：1S～99H

5、 环境温度：－20℃至50℃

试验变压器

一、产品概述

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
