为适应高压电缆试验时的不同需要，本产品设置了输出频率调节装置，针对不同的电缆以及客户需要，按照事先设置好输出频率，可输出频率为0.1Hz、0.05Hz和0.02Hz的高压信号。

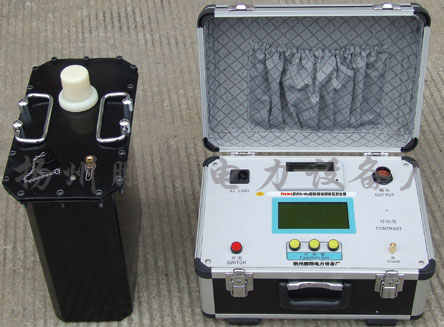

本PX超低频高压发生器是进行超低频耐压试验的重要设备，广泛用于电力部和工矿企业对电缆和其它高压设备进行现场试验。
超低频系列产品
|
型号 |
额定电压 |
带载能力 |
电源保险管 |
重量 |
用途 |
|
PX-30 |
30kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：4㎏
升压体：25㎏ |
10kV电缆、发电机交流耐压试验 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX-40 |
40kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：5㎏
升压体：30㎏ |
10kV电缆、发电机交流耐压试验 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX-50 |
50kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：5㎏
升压体：35㎏ |
10kV电缆、发电机交流耐压试验 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX- 80 |
80kV
(峰值) |
0.1Hz,≤1.1F |
15A |
控制器：5㎏
升压体：50㎏ |
35kV电缆、发电机交流耐压试验 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
|
|
|
|
|
|
|
根据被试对向选择适当规格的产品
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05F，仪器将不能正常输出,此时可并联0.1 F的电容器(可由本公司提供)辅助输出。下面是一些设备的电容量，供用户参考。
不同发电机的单相对地电容量
|
|
火 电 |
水 电 |
|
发电机容量
(MW) |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
|
单相对地电容(F) |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(F/km)
|
截面
电 积 容 mm2
F/Km
电压kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
|
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
|
